Навигация в подуличных переходах Московского метро

• ОписаниеПроцесс
Задача.
Сделать навигацию в переходах 96 станций.

С 2013 года в Москве разрабатывается Единая система городской навигации. Проект включает несколько направлений: метрополитен, наземный транспорт, пешеходные улицы и транспортно-пересадочные узлы. Один из этапов проекта — запуск навигации в подуличных переходах метро. На основе концепции, разработанной Департаментом транспорта Москвы, студия подготовила макеты элементов навигации для станций метрополитена, руководство по оформлению карт и подготовке текстов.

Номера выходов

Подуличными называются переходы, объединенные с выходами из метро. Они сложно устроены — на некоторых станциях бывает до десяти выходов. Чтобы пассажирам было легче ориентироваться, выходы теперь пронумерованы.

Нумерацию выходов предложила компания «Сити-айди» в рамках разработки Единой системы городской навигации. Такие же выходы уже встречаются в Токио и Гонконге.

Выходы на станции «Коньково»
Первый этап внедрения навигации охватывал только подуличные переходы и вестибюли станций

Информационные указатели

Когда мы начали размещать информацию на навигационных указателях, то столкнулись с одной проблемой. В идеальном мире каждый навигационный указатель — это табличка большого размера, прекрасно освещенная, расположенная на самом видном месте, на ней напечатано одно слово, а вокруг нее порхают эльфы.

В жизни все происходит немного по-другому. Есть подземный переход, его высота — два сантиметра, ширина — один сантиметр. Нужно повесить информационный указатель, и желательно, чтобы он не бил людей по голове. Итак, рядом находятся... восемь храмов, сорок шесть исторических памятников, четырнадцать торговых центров, пять библиотек, три парка и одна небольшая, но гордая страна. Работайте!

С этого момента начинается инфопланирование.

1. Концепцией городской навигации предусмотрено, что на знаках пишется только необходимая минимальная информация. Главное направление на указателях — это улицы и объекты, получившие максимум баллов в нашем рейтинге. Они стойко ассоциируются со станцией и обладают высокой общественной значимостью.

2. Шрифтом поменьше набрана информация о других важных ближайших объектах.

3. Навигация связывает метро с вокзалами, аэропортами, пригородными поездами и автобусами — это важные транспортные узлы.

Ранжирование улиц и объектов вокруг станции

Инфопланирование на девяносто процентов сводилось к тому, чтобы оставить на навигационных указателях только самое нужное. Для этого разработана продуманная система, которая автоматически определяет, что именно считать наиболее важным.

Объектам присуждаются баллы в зависимости от множества параметров. Видно при выходе из метро? Плюс. Высокое городское значение? Еще один.

Ранжирование исключает субъективность и вмешательство человеческого фактора.

Объекты с высшим баллом становятся главными направлениями на знаках, с меньшим — дополнительными



Было

Стало

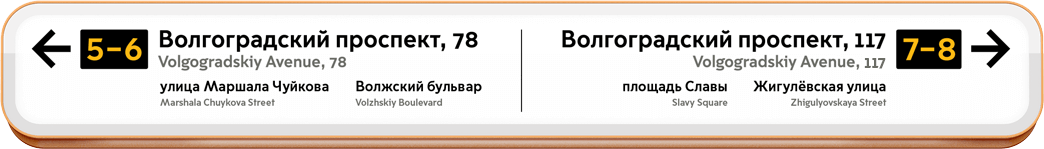

Раньше навигация на окраинах была устроена в лучших традициях муниципального формализма. На какую-нибудь Профсоюзную улицу могли вести четырнадцать выходов сразу, а информационные таблички заботливо подсказывали: «Налево — Профсоюзная! И направо — Профсоюзная!». Разбирайтесь как хотите, дорогие друзья.

Мы начали указывать на табличках номера соседних домов и направление к ближайшим улицам. Это помогает сориентироваться и отличить одну половину бесконечного проспекта от другой.

Дробная часть номера дома не используется



Комфорт

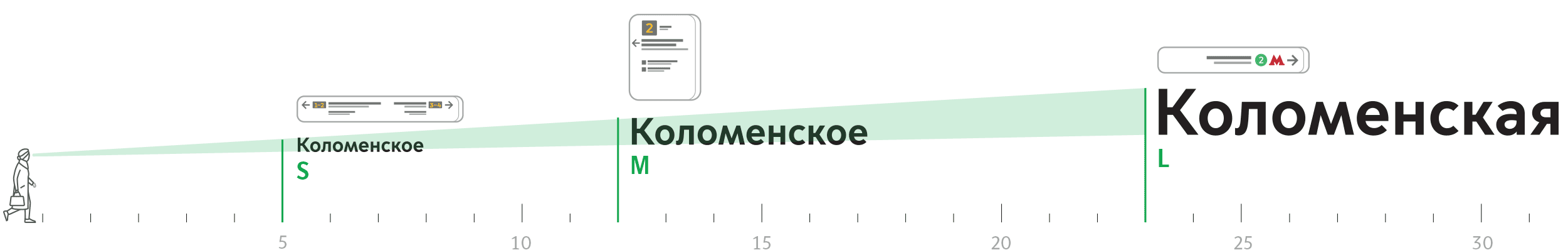

Разные типы указателей пассажиры читают с разных дистанций, поэтому для каждого типа подобран свой кегль шрифта.

Размер S
Указатель на развилке у выхода из вестибюля читают на ходу с очень близкого расстояния — около 5–7 метров
Размер M
Знак, подписывающий выход, читают в потоке, постепенно приближаясь к развилке, — примерно за 10–12 метров
Размер L
Знак, отмечающий вход на станцию, должен просматриваться на протяжении всего перехода — в среднем начиная с 20–23 метров

Предсказуемость сведений на знаках

В длинных переходах у пешехода часто возникает ощущение, что он заблудился и идет куда-то не туда. Даже если человек видел указатель, спустя пару минут появляется тревожное чувство: «А вдруг я сбился и пропустил поворот?»

Поэтому информация на навигационных знаках дублируется и дополняется. Чем ближе к выходу, тем подробнее перечислены ближайшие улицы и объекты.

Предсказуемость сведений на знаках

В длинных переходах у пешехода часто возникает ощущение, что он заблудился и идет куда-то не туда. Даже если человек видел указатель, спустя пару минут появляется тревожное чувство: «А вдруг я сбился и пропустил поворот?»

Поэтому информация на навигационных знаках дублируется и дополняется. Чем ближе к выходу, тем подробнее перечислены ближайшие улицы и объекты.

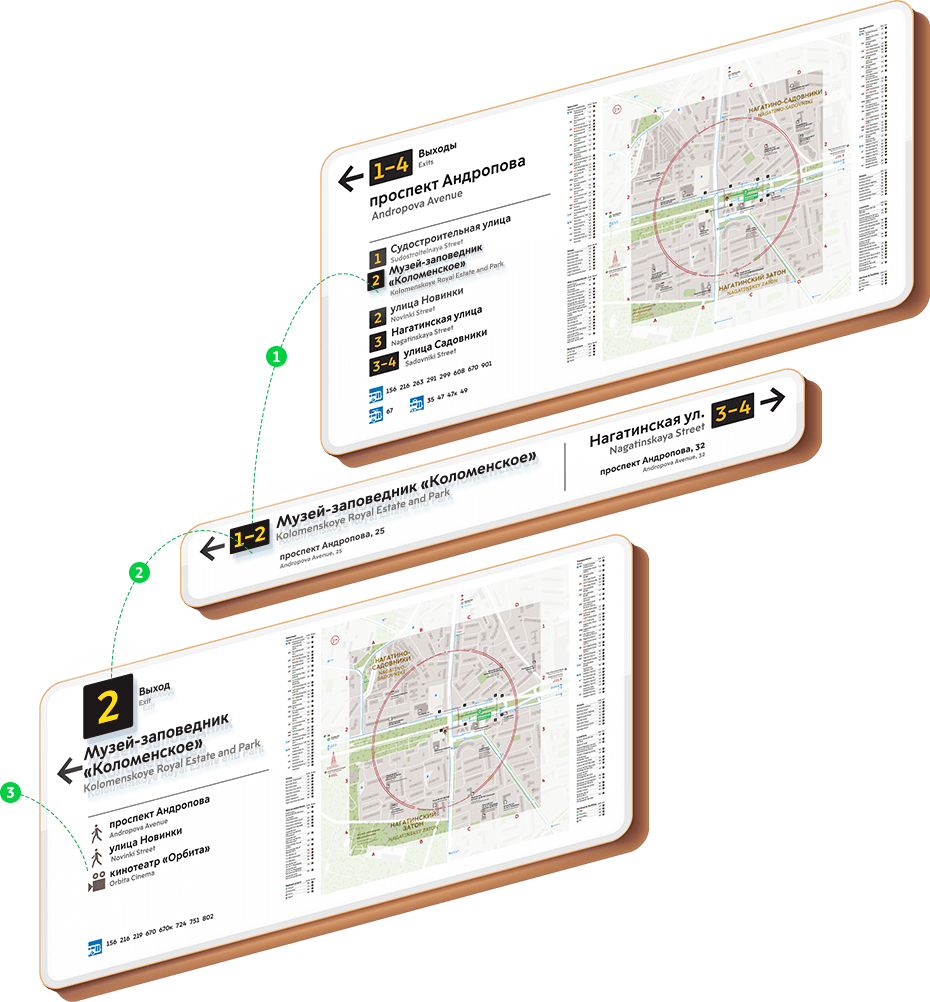

1. Указатели наследуют информацию

2. Все дополнительные направления вместе с главными переходят на следующие указатели

3. Чем ближе к выходу, тем больше подробностей

4. В любой момент есть возможность свериться с картой

Карты и списки объектов на станции

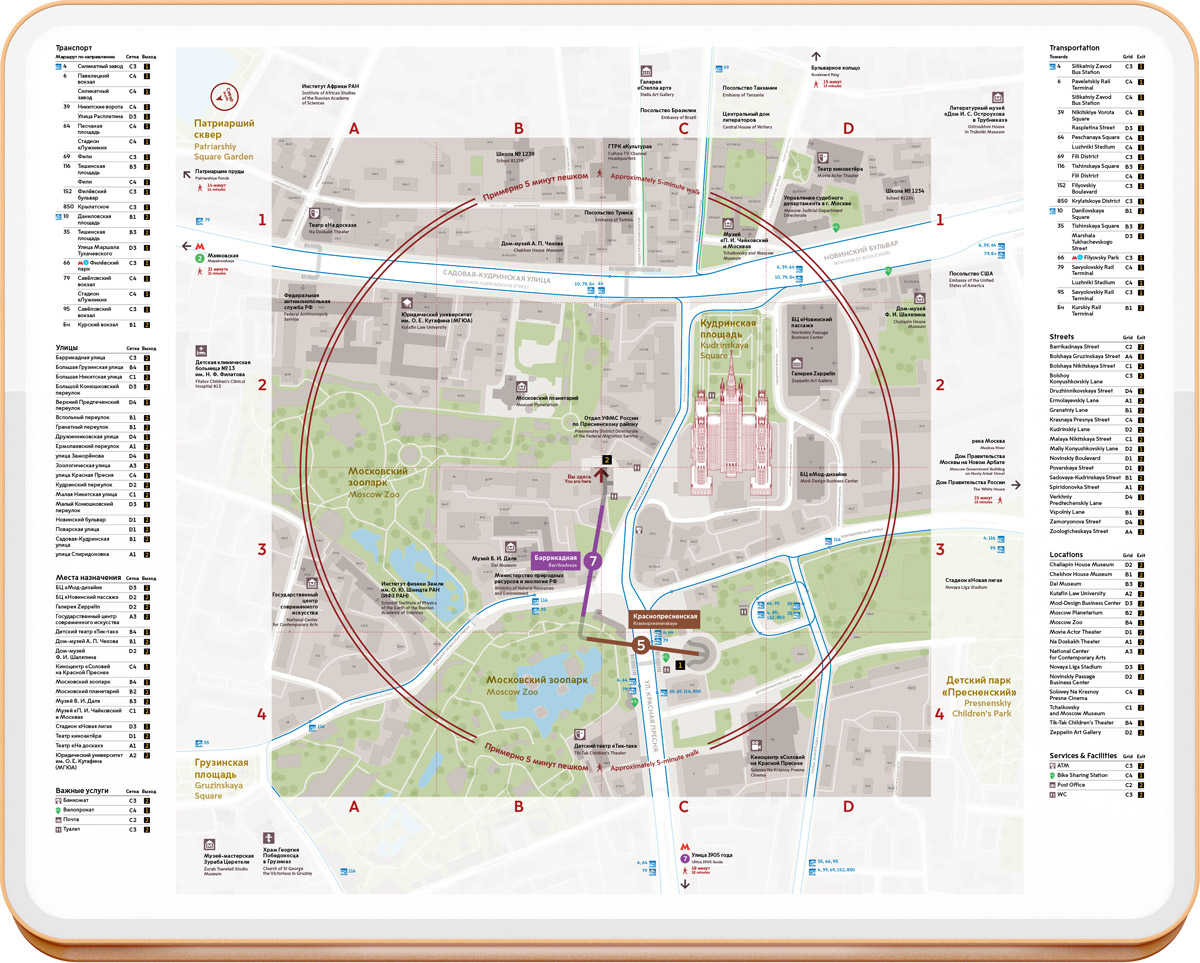

На станциях появились карты с подробным алфавитным указателем. В студии усовершенствована графика карт и доработана верстка алфавитных указателей.

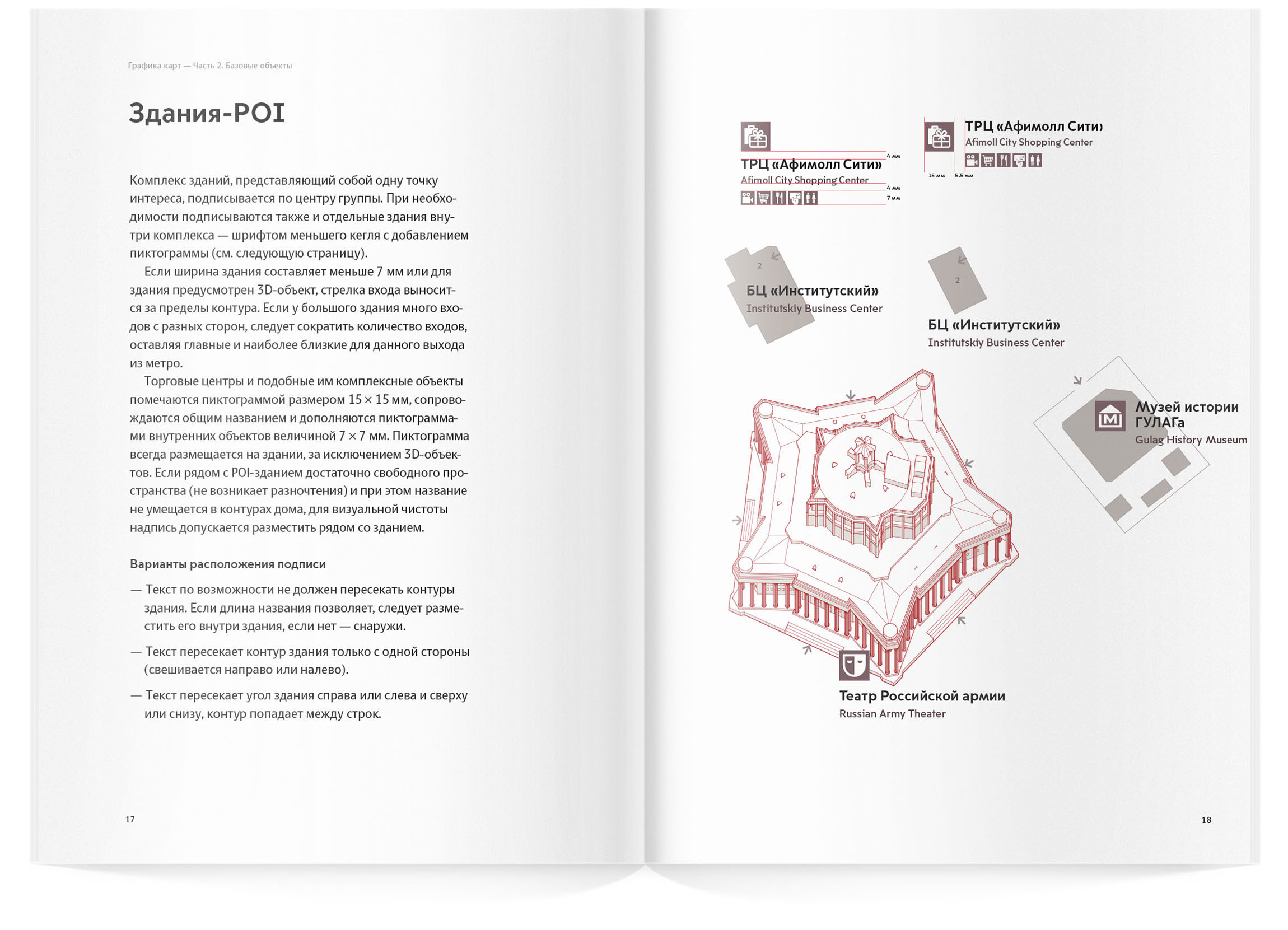

Правила отрисовки карт и расположения информации на них собраны в отдельное руководство.

Язык

Отдельное внимание уделено текстам для навигационных носителей на русском и английском языках. Создано подробное руководство с правилами написания, перевода, транслитерации, сокращения и оформления названий всевозможных городских объектов и топонимов, задействованных в навигации.

Всего в рамках проекта подготовлено 2500 макетов указателей и более 500 карт для 96 станций.
